Sur le terrain, nous le savons tous : l’étanchéité d'un pont, d'un viaduc ou d'une dalle de parking en béton ne représente à peine que 2 à 3 % du budget initial d'un chantier.
Pourtant, si elle est négligée, les dégâts à long terme peuvent coûter jusqu'à 30 % de la valeur de l'ouvrage en réparations ! L'eau, les sels de déverglaçage et les hydrocarbures sont les pires ennemis des structures.
Pour éviter les problèmes et garantir la durabilité d'un chantier, faisons le point sur les bonnes pratiques, les solutions du marché et les pièges à éviter.
1. Les 4 grandes solutions techniques : quel système choisir ?
A. L’asphalte coulé à chaud (La méthode traditionnelle)
-
Le principe : Un mélange de bitume pur, de poudre calcaire et de granulats fins, appliqué à chaud entre 200°C et 220°C.
-
Les avantages : C'est une barrière 100 % étanche et ultra-robuste face au trafic lourd.
-
Les limites : Elle engendre une surcharge sur la structure et demande un matériel de fonte lourd sur le chantier.
B. Les feuilles bitumineuses monocouches (FPM)
-
Le principe : Des membranes préfabriquées (comme l'Anitrock P de Soprema ou le Parafor Ponts de Siplast) avec une armature très résistante à la déchirure. Elles se soudent directement sur le béton au chalumeau ou à l'air chaud.
-

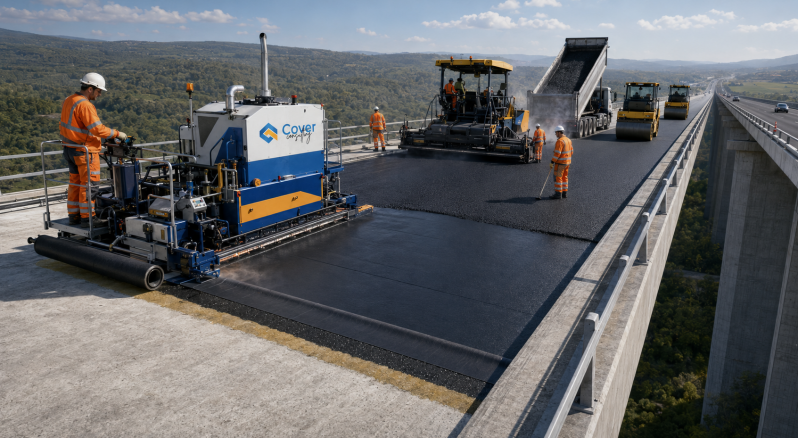

Le bonus "haute cadence" : Pour les très grands chantiers linéaires, des machines automatisées (comme le procédé Macaden) déroulent et soudent la membrane sous pression à un rythme allant jusqu'à 1000 m² par jour.
C. Les Systèmes d'Étanchéité Liquide (SEL)
-
Le principe : Des résines polymères (type PMMA ou polyuréthane) appliquées à froid, au rouleau ou par projection. Elles durcissent sur place pour former une membrane continue, sans aucun joint ni soudure.
-
Les avantages : C'est la solution idéale pour les géométries complexes, les zones difficiles d'accès ou les tabliers métalliques.
D. Le système mixte (Feuille + Asphalte)
-
Le principe : On combine une feuille de bitume élastomère en première couche (pour la souplesse et le pontage des fissures) et une couche d'asphalte coulé au-dessus (pour la protection mécanique et thermique). C'est le système de référence pour les ponts routiers à fort trafic.
Pour la suite de cet article je vais m'en tenir qu'aux FPM, les membranes bitumineuses monocouches.

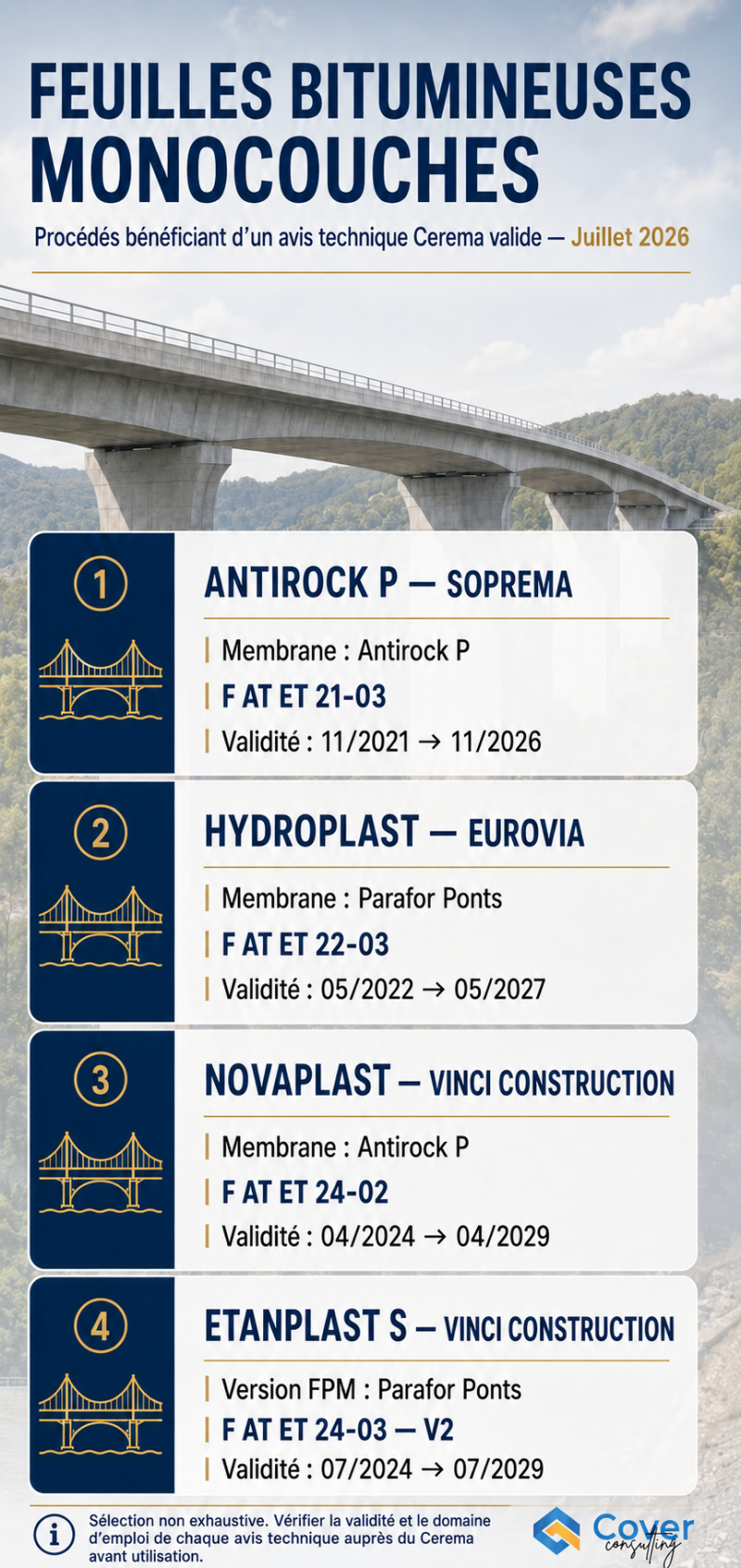

2. Le comparatif express des fabricants homologués
En France, les solutions d'étanchéité doivent être validées par le Cerema (pour le réseau routier) ou SNCF Réseau (pour les ponts-rails). Deux fabricants se partagent principalement le marché de haute performance :

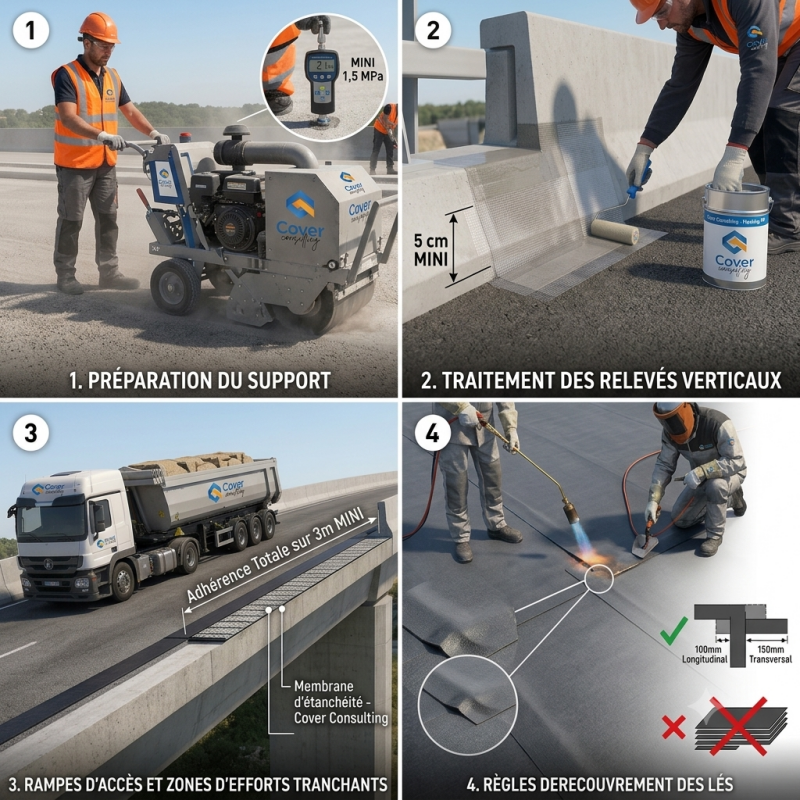

3. Les 4 règles d'or de la mise en œuvre
Règle 1 : Une préparation rigoureuse du support
Le béton doit être propre, rugueux et exempt de laitance ou de graisses.
On prépare la surface par grenaillage à cycle fermé ou par hydrodécapage haute pression.
Le support doit valider une cohésion superficielle d'au moins 1,5 MPa au test de traction directe.
Règle 2 : Le traitement des relevés verticaux
Au droit des trottoirs, murets ou corniches, l'étanchéité doit obligatoirement remonter d'au moins 5 cm au-dessus du niveau fini du fil d'eau. Le raccordement se fait soit par une membrane soudée traditionnelle protégée en tête, soit via un Système d'Étanchéité Liquide (SEL) renforcé par une armature en toile souple.
Règle 3 : Le cas des fortes pentes
Sur les rampes d'accès (pentes de 5 % à 18 %), le freinage et l'accélération des véhicules lourds génèrent de fortes contraintes de cisaillement. À ces endroits, le complexe d’étanchéité doit impérativement être posé en adhérence totale et prolongé sur au moins 3 mètres au-delà de la rupture de pente.
Règle 4 : Ne jamais superposer trois épaisseurs de membrane
Pour éviter les surépaisseurs locales et les risques de défaut d'étanchéité, il est formellement interdit de superposer 4 épaisseurs de membrane au même point.
Les joints longitudinaux et transversaux doivent respecter les largeurs de recouvrement prescrites par l’avis technique du procédé. Ils sont décalés afin de ne jamais créer plus de trois épaisseurs au même point. Par exemple avec le procédé ANTIROCK P ,les recouvrements longitudinaux (mini 100 mm) et transversaux (mini 150 mm) doivent être décalés en "T".
Aux croisements, on découpe systématiquement l'angle de la membrane intermédiaire en sifflet à la spatule chaude.
Un élément important, bien souvent négligé, tient au fait que le béton emprisonne naturellement de l'air et de l'humidité. Sous l'effet du soleil, ces gaz se dilatent et créent des cloques sous les membranes.
Selon le procédé retenu, le support doit recevoir une couche d’accrochage compatible, pouvant assurer une fonction d’imprégnation, de bouche-pores ou de pare vapeur.
Il est à noté que le bouche-pores est particulièrement pertinent lorsque le risque de cloquage doit être maîtrisé; De plus, il permet, sous conditions d’une étude justificative et du respect des prescriptions du procédé, l’emploi d’une couche d’enrobé d’épaisseur réduite passant de 70mm à 50mm.
4. L'interface avec l'enrobé : l'erreur à ne pas commettre
Une fois l'étanchéité posée, elle est recouverte par une couche de roulement en béton bitumineux conforme à la norme NF EN 13108-1 (souvent un BBSG ou un BBME).
La règle absolue : Avant la mise en œuvre des enrobés, aucun produit d’accrochage supplémentaire ne doit être appliqué sur la membrane, sauf prescription expresse de l’avis technique du procédé.
Sous l’effet de la température de l’enrobé(mis en œuvre entre 140°C et 160°C) et de son compactage, l’interface prévue par le procédé contribue à assurer la liaison entre l’étanchéité et la couche de chaussée.
Les performances en laboratoire des enrobés (résistance à l'orniérage à la presse à compactage giratoire - PCG -et tenue à l'eau par l'essai Duriez avec un rapport r/R ≥ 0,80) sont capitales pour pérenniser l'étanchéité sous les sollicitations des convois lourds allant jusqu'à 40 tonnes.
